润滑脂四球机SH/T0204试验机的结构及工作原理

 试验机结构

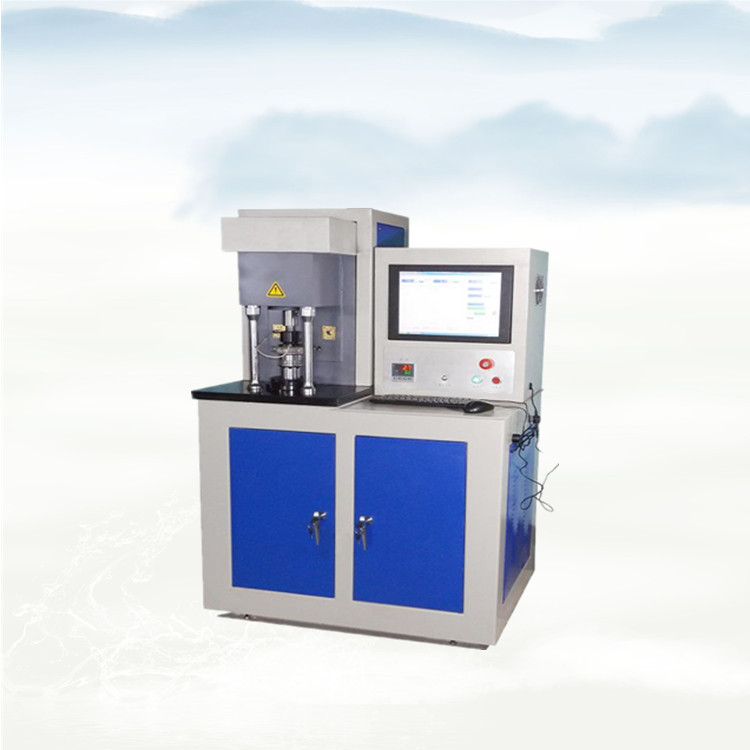

该试验机主要由主轴及其驱动系统、施力系统、摩擦副、电气控制箱等部分组成。由试验机外观照片可以看到，试验机下部是机座，机座左部装有加载活塞。在机座的左上部是主轴及驱动系统，在主轴和活塞之间是摩擦副和摩擦力测量机构。在机座的右上部是电气控制箱，完成试验机各参数的测量和控制。

工作原理：

1主轴及驱动系统

主轴及其驱动系统由交流电机、圆弧齿形带、圆弧齿形带轮、测速齿轮、磁电传感器、主轴、一对向心推力轴承及主轴转速测量控制系统和主轴转速测量显示系统等组成。主轴转速测量控制系统采用的是交流变频调速器，它可对电机进行无级调速，电机再通过一对圆弧齿形带轮、磁电传感器将测得的转速信号分别传至主轴转速测量控制系统和主轴转速测量显示系统，从而实现主轴转速的闭环控制和主轴转速的测量显示。

2 摩擦副及摩擦力测量系统

该试验机主要是以四球摩擦副的形式进行润滑剂的极压和抗磨损试验。在试验时，上面的一个钢球通过钢球夹头固定在主轴下端的1：7锥孔中，并随主轴一起转动；下面三个钢球固定在油盒中，不得转动和滚动。油盒放在力矩轮上，力矩轮下面有一副推力轴承，使上、下摩擦副在试验过程中可自动对中。试验力是由活塞，经过推力轴承，力矩轮、油盒传递到摩擦副上的。当上、下摩擦副间有一定的试验力，而主轴以一定的速度转动时，上、下摩擦副间就产生一定的摩擦力带动油盒、力矩轮等一起转动。为了测量摩擦力，用一钢丝与摩擦力测量传感器相连，摩擦力测量传感器将测得的信号传递到摩擦力测量显示系统进行数字显示和自动记录，并与设定的摩擦力值比较，当超过设定值时，主轴自动停车保护并报警显示。

摩擦副由油盒外的一环状加热器来加热，当需要加温时，将环状加热器接上电源，并将温控表开关置于开的位置。热点偶是测温元件，测得的信号经温度测量控制系统对摩擦副的温度进行数字显示和自动记录，并与设定的温度值比较，并将比较信号反馈到加热器，对温度进行闭环控制。当实际温度超过设定值时，报警系统进行报警显示。

试验机的拆箱、吊装与安装

试验机罩有机衣装在包装箱内，由四个螺钉固定在箱座上。在拆箱前应首先检查箱体外部有无损坏，拆箱后拿掉机衣和附件箱罩，检查试验机在运输过程中有无因过大振动对试验机造成损坏等不良现象。在试验机的左侧放有工具附件箱和文件包，应先阅读“使用说明书”再根据装箱单检查附件、工具和随机文件是否齐全。在试验机的机座上有四个起吊螺钉，用来吊运试验机，松开试验机的四个固定螺钉即可将试验机吊往安装的位置，并将四个防震垫铁上好，待安装完毕后，可将四个起吊螺钉取下。

本试验机不需要打混凝土基础，可放置在一般平整水泥地面上。如果装在楼层上应避开空心楼板。

试验机调整完成后，擦去试验机上的防锈油和脂，解开绳带，在仔细阅读本说明书后即可进行操作调试运转。
